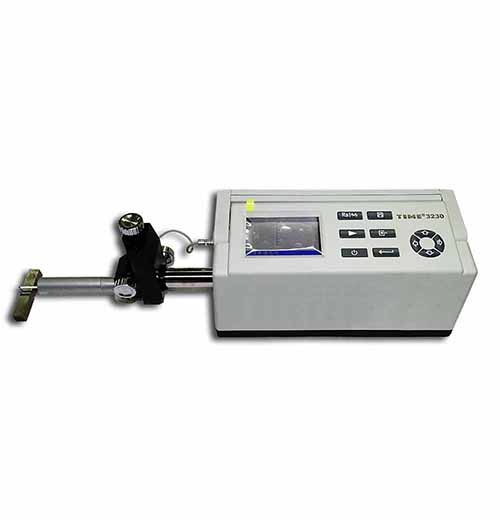

時代TIME3230粗糙度形狀測量?jì)x

產品名稱:TIME3230粗糙度形狀測量?jì)x
上架時間:2014.2.20
品牌名稱:時代
售前咨詢: 400-860-1787
產品優勢:
• 全國博士后流動站
• 國內外市場占有率高
企業優勢:
• 通過ISO-9000標準認證
• 國內先進的儀器制造企業
品概述.jpg)
TIME3230粗糙度形狀測量?jì)x是一款完全符合最新ISO國際標準的產品,是評定零件表面質量的多用途便攜式儀器,具有符合多個國家標準和國際標準的多個參數,可對多種零件表面的粗糙度、波紋度和原始輪廓進行多參數評定,可測量平面、外圓柱面、內孔表面及軸承滾道等。該表面粗糙度儀具有測量范圍大、性能穩定、精度高等特點,適用于生產現場、科研實驗室和企業計量室。根據選定的測量條件計相應的參數,測量結果可以數字和圖形方式顯示在液晶顯示器上,也可以輸出到打印機上。便攜式粗糙度儀還可以連接電腦,電腦專用分析軟件可直接控制測量操作并提供強大的高級分析功能。
.jpg)
粗糙度儀功能特點:
便攜式機電一體化設計
800μm超大量程電感傳感器
可測量粗糙度、波紋度和原始輪廓參數并顯示圖形
兼容多個國家標準
具有帶導頭、無導頭兩種測量方式
可配置Windows平臺高級分析軟件
中/英文語言選擇
可連接電腦或專用打印機
可測量劃痕深度和臺階高度
產品應用

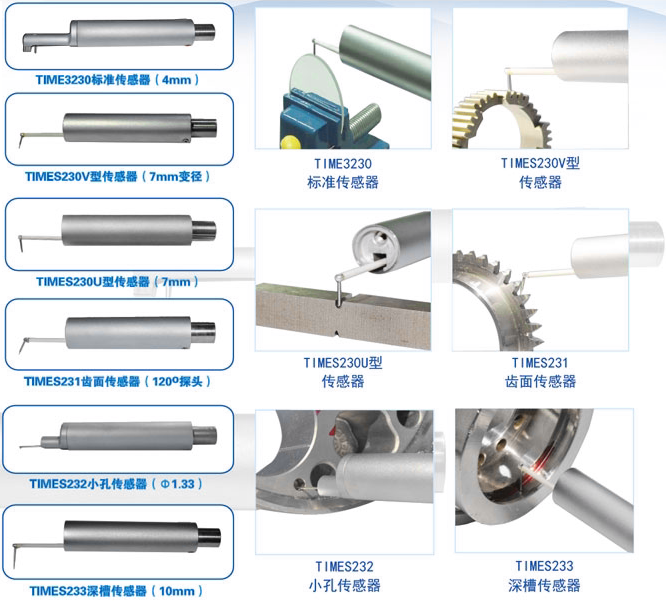

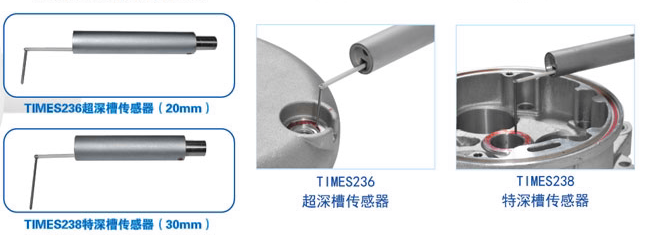

(1)產品應用圖:

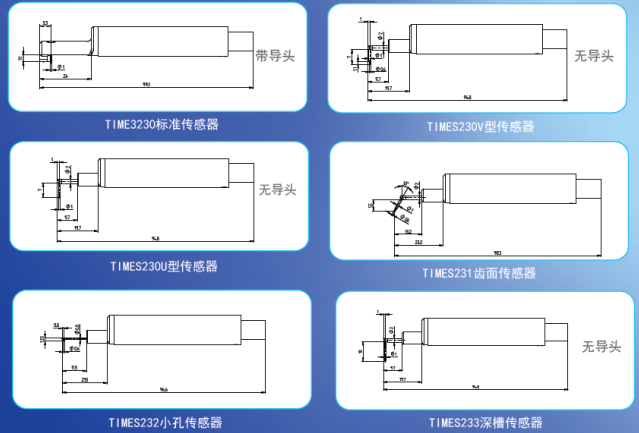

(2)產品尺寸圖
便攜式粗糙度儀 技術參數:
測量輪廓 | 粗糙度輪廓R、波紋度輪廓W、原始輪廓P |
測量參數 | R參數:Ra、Rz(ISO)、Rz(JIS)、Rc、Rq、Rt、Rp、Rv、Rmax、R3z、R3y 、RSk、RS、RSm、 Rmr、Rlo、RHSC、Rpc |
W參數:Wa、Wp、Wv、Wt、Wz(ISO)、Wq、Wsk、Wc、WS、WSm、Wlo、WHSC、Wpc、Wmr(c)、Wz(JIS) | |
P參數:Pa、Pp、Pv、Pt、Pz(ISO)、Pq、Psk、Pc、PS、PSm、Plo、PHSC、Ppc、Pmr(c)、Pz(JIS) | |
Rk參數:Rk、Rvk、Rpk、Mr1、Mr2 | |
最大測量范圍 | 800μm |
最高顯示分辨率 | 0.001μm |
分辨率 | 0.000125um/8um |
Rk參數 | Rk、Rpk、Rvk、Mr1、Mr2 |
曲線 | 支承率曲線、幅度分布曲線、Rk曲線 |
濾波方式 | RC、PCRC、GAUSS、D-P |
取樣長度 | 0.08mm、0.25mm、0.8mm、2.5mm、8mm |
評定長度 | 1L-5L(可選),L為取樣長度 |
最大驅動行程長度 | 40mm |
示值誤差 | ≤±5% |
示值變動性 | ≤3% |
傳感器針尖材料 | 天然金剛石 |
傳感器針尖半徑 | 2μm |
傳感器針尖角度 | 90° |
傳感器測量速度 | 0.15mm/s、0.5mm/s、1mm/s |
傳感器返回速度 | 2mm/s |
內部存儲能力 | 10組原始數據 |
外部輸入/輸出接口 | RS232、USB |
電源 | 內置鋰離子充電電池/外接電源適配器 |
顯示方式 | 320×240點陣液晶(帶背光) |
工作環境 | 溫度:0ºC- 40ºC,相對濕度:<90% |
重量 | 2300g |
外型尺寸 | 409×96×98mm |
表面粗糙度儀標準配置:
主機、標準傳感器、電源適配器、Ra值標準樣板、可調支架

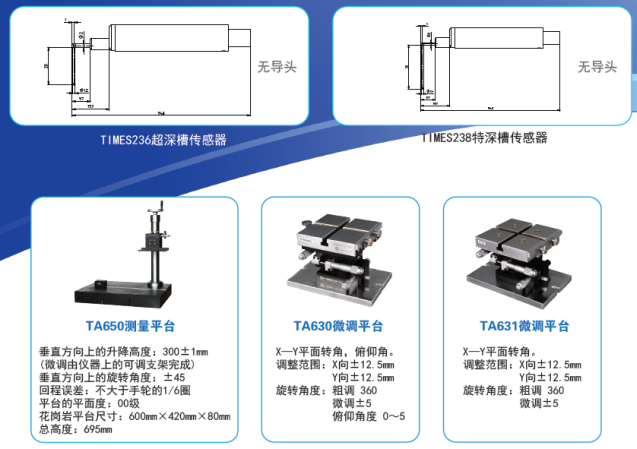

粗糙度儀 可選附件:
PC軟件、通訊電纜、TA650測量平臺、TA630微調平臺、TA631微調平臺、專用打印機、平臺支架、多種傳感器
